انواع روکش کابل شبکه – بررسی انواع روکش کابل لن

برای ایجاد ارتباط و انتقال اطلاعات بین دستگاه‌های مختلف در شبکه اترنت محلی، از کابل شبکه استفاده میشه. کابل شبکه از اجزای مختلفی تشکیل شده و انواع مختلفی داره. یکی از مهم‌ترین اجزای کابل، روکش کابل شبکه است. در ادامه‌ی مقاله ساختار کابل و کاربرد روکش در اون رو توضیح می‌دیم و بعد سراغ انواع روکش کابل شبکه و تفاوت‌هاشون می‌ریم.

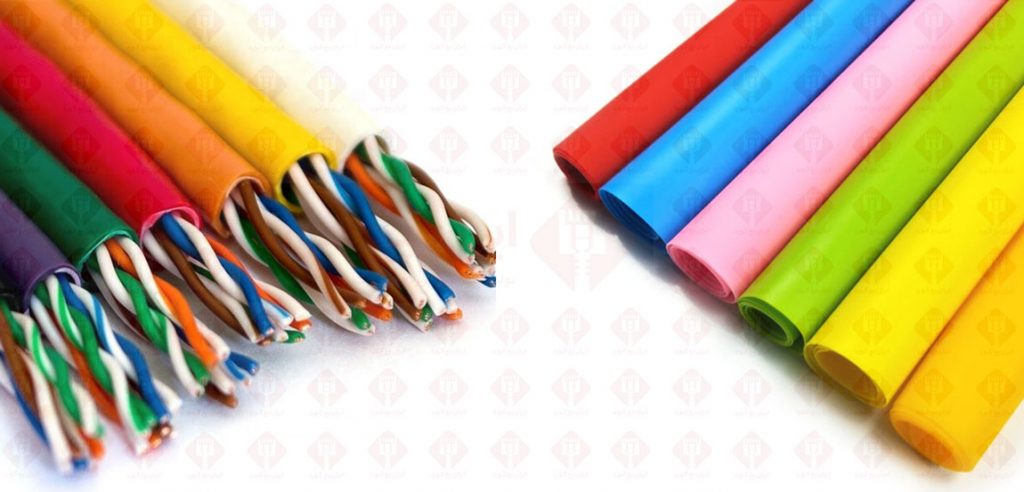

کاربرد روکش کابل شبکه

اگر از عرض به سطح مقطع کابل شبکه نگاه کنیم، 8 رشته سیم می‌بینیم که 2 به 2 به‌هم تابیده شدن. این رشته‌ها از یک مغزی و یک روکش تشکیل شدن که جنس مغزی حائز اهمیته. مغزی کابل‌ها میتونه مس یا آلومینیوم با روکش مس باشه. در برخی کابل‌ها دور هر 2 زوج سیم به‌هم تابیده یک لایه فویل پیچیده شده. این 4 زوج سیم به یک روکش پوشیده شده که همون روکش کابل شبکه هست. البته زیر این روکش ممکنه یک لایه شیلد یا فویل قرار داشته باشه که از کابل در برابر ورود نویز و تداخلات الکترومغناطیسی جلوگیری می‌کنه. روکش خارجی‌ترین لایه‌ی کابل شبکه هست و از کابل در برابر آسیب‌های احتمالی محافظت می‌کنه. روکش کابل شبکه روکش کابل شبکه انواع مختلفی داره که در ادامه هرکدوم رو بررسی می‌کنیم.

انواع روکش کابل شبکه

کابل شبکه از نظر نوع روکش به انواع PVC، LSZH و PE تقسیم میشه.

روکش PVC

یکی از رایج‌ترین و کم هزینه‌ترین روکش کابل‌ها، PVC است. پی‌وی‌سی مخفف کلمه‌ی پلی وینیل کلریده. این ماده یکی از پرکاربردترین محصولات پتروشیمی هست که در دو نوع سخت (UPVC) و انعطاف‌پذیر تولید میشه. پلی وینیل کلراید خالص یک جامد سفید و شکننده هست. مقاومت کششی  پایه با توجه به اندازه، مقاومت و تعداد الیاف‌ها تعیین میشه. در هر اینچ هرچه الیاف بیش‌تر و بزرگ‌تر باشن، مقاومت کششی محصول نهایی بیشتره. بر روی این الیاف، ماده‌ای چسبنده می‌ریزن که یک پوشش شیمیایی حساب میشه.

این ماده از فساد الیاف و جذب آب جلوگیری می‌کنه. این ماده در برابر رطوبت، الکل، اسید، پوسیدگی و کپک مقاومه و نوعی بازدارندگی در برابر شعله داره.  همچنین انعطاف‌پذیری، شکل‌پذیری و قابلیت خم شدن داره. اما در مقابل در برابر حرارت بسیار بالا مقاومت کافی رو نداره و در صورت سوختن، دود و گاز سمی تولید می‌کنه. این نوع روکش کابل شبکه در برابر عوامل مکانیکی مانند سایش، خش و … مقاومت بالایی نداره.

روکش LSZH

نوعی دیگر از روکش کابل شبکه، روکش LSZH هست. نام این روکش از کلمه (Low Smoke Zero Halogen) به معنای کم دود بدون هالوژن، گرفته شده. این روکش از ترکیبات ترموپلاستیک تشکیل شده که در هنگام قرار گرفتن در معرض گرمای زیاد، دود کم و بدون هالوژن ساطع می‌کنه.

کابل LSZH گاز سمی و خورنده ساطع شده هنگام احتراق رو بسیار کاهش میده. هنگام سوختن، کابل LSZH دود متراکم کمتری رو منتشر می کنه که با این دود با سرعت کمتری هم آزاد میشه. در هنگام آنش‌سوزی هرچه مقدار و چگالی دود کمتر باشه، اکسیژن بیش‌تری برای افراد باقی میمونه و ایمنی عملیات اطفا حریق بیش‌تر میشه. به همین دلیل از این نوع روکش معمولاً در مکان‌هایی با تهویه ضعیف مانند هواپیماها‌، قطار‌ها ، تانک‌ها ، تاسیسات زیر دریا، زیردریایی‌ها یا کشتی‌ها استفاده میشه.

روکش کابل شبکه PE

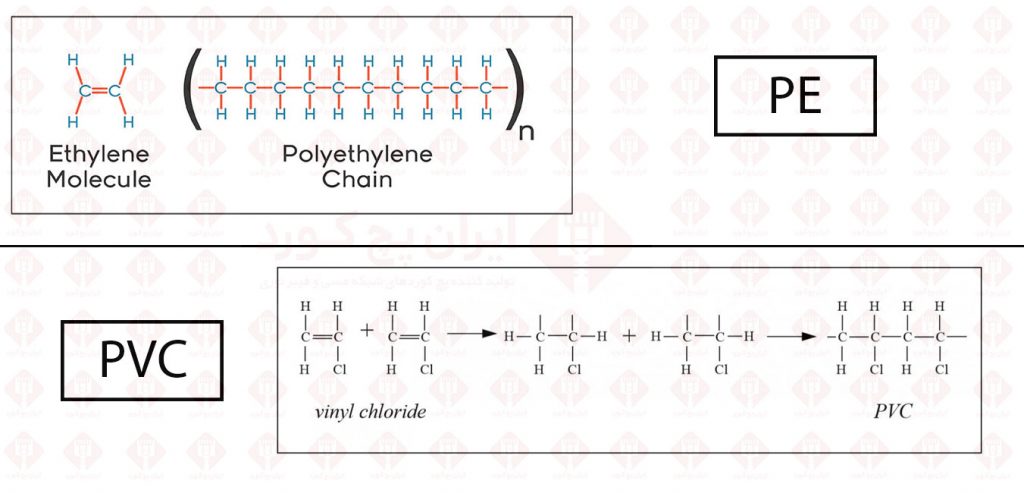

روکش PE نوع دیگه‌ای از روکش‌هاست. PE مخفف پلی اتیلنه. این نوع روکش، پلاستیکیه که بیش‌تر در دنیا برای کیسه‌های پلاستیکی، بسته‌بندی و ظروف استفاده میشه. همچنین به دلیل مقاوم و ضد آب بودنشون، از اون‌ها به‌عنوان روکش روی لیوان‌های کاغذی استفاده میشه.پلی‌اتن‌ها یا پلی‌اتیلن‌ها خانواده‌ای از گرمانرم‌ها هستند که از طریق پلیمریزاسیون گاز اتیلن (C2H4) سخته میشن.

روکش PE به دلیل خواصی مانند مقاومت در برابر پیری و ضربه محافظت بسیار خوبی رو ایجاد می‌کنه. این ماده در هنگام سوختن در شعله، هیچ دودی تولید نمی‌کنه و بویی شبیه به پارافین مذاب داره. این نوع روکش کابل شبکه، مقاومت شیمیایی بالا، خواص الکتریکی مناسب، نقطه ذوب بالا، مقاومت کافی در برابر الکل و اسید، مقاومت دمایی تا دمای 80 درجه، مقاومت به شرایط محیطی و جذب آب بسیار پایینی داره. از طرفی بوی نامطبوع نداره و در برابر رطوبت و آب عایقه.

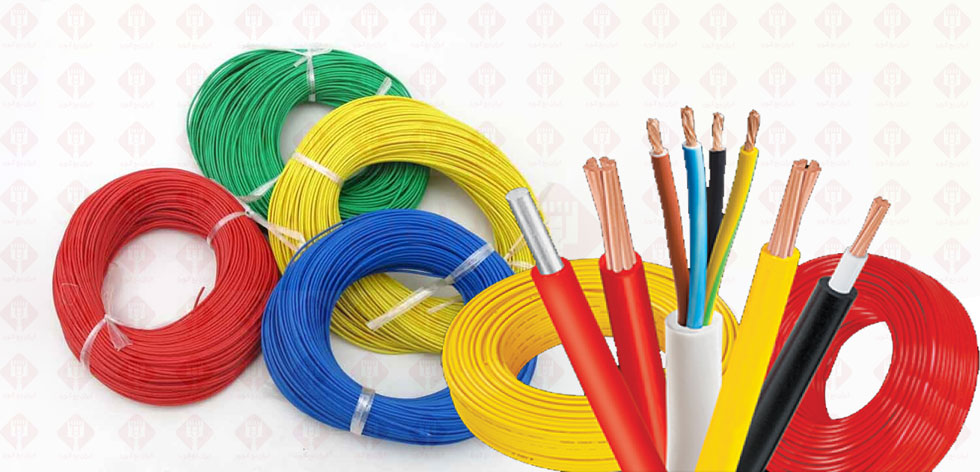

تفاوت روکش کابل شبکه pvc و lszh

یکی از تفاوت‌های این دو نوع روکش کابل شبکه، میزان مقاومت اون‌ها در برابر گرما و آتش‌سوزیه. یکی دیگه از این تفاوت‌ها، هنگام آتش سوزی مشخص میشه؛ در ساختار کابل‌های LSZH برخلاف PVC از هیچ هالوژنی استفاده نشده. به همین دلیل در هنگام آتش‌سوزی از کابل‌های LSZH دود کمی که فاقد هالوژنه ساطع میشه. اما از کابل‌های PVC دود زیاد و سمی هالوژن‌دار منتشر میشه.

آخرین تفاوت این کابل‌ها در قیمت اون‌هاست. کابل PVC نسبت به کابل LSZH قیمت مناسب‌تری داره.

روکش کابل شبکه در برندهای معروف

شرکت‌های معتبری مانند لگراند، نگزنس و بلدن در سطح دنیا، به تولید کابل شبکه با انواع روکش‌های PVC، LSZH و PE مشغول‌اند و محصولات خود را به بازار جهانی عرضه می‌کنن.

کابل شبکه بلدن معمولا با روکش PVC در بازار ایران موجوده. کابل شبکه نگزنس، با روکش PVC، LSZH، PE و PE+PVC تولید شده و به فروش میرسه. همچنین کابل شبکه لگراند با انواع روکش PVC، LSZH و PE+PVC تولید میشه.

انتخاب کابل با روکش مناسب

مهم‌ترین و پرکاربردترین نکته در انتخاب کابل شبکه با روکش مناسب، توجه به محیطیه که میخوایم در اون از کابل استفاده کنیم. برای مثال، اگر کابل رو برای محیط بیرونی لازم داریم، بهتره از کابل با روکش PE استفاده کنیم. اما اگر برای فضایی با تهویه کم از کابل نیاز داریم، بهتره کابلی با روکش LSZH بخریم.

حرف آخر

برای انتقال اطلاعات و ایجاد ارتباط بین دستگاه‌های مختلف در یک شبکه محلی، از کاب شبکه استفاده می‌شه. کابل شبکه TP دارای انواع مختلفی است اما همه دارای ساختار کلی یکسان، شامل 4 زوج سیم به‌هم تابیده و یک روکش کلی هستن. این روکش کلی، روکش کابل شبکه هست که از کابل در برابر آسیب‌های فیزیکی و گرما محافظت می‌کنه. این روکش انواع مختلفی از جمله روکش PVC، LSZH و PE داره.
