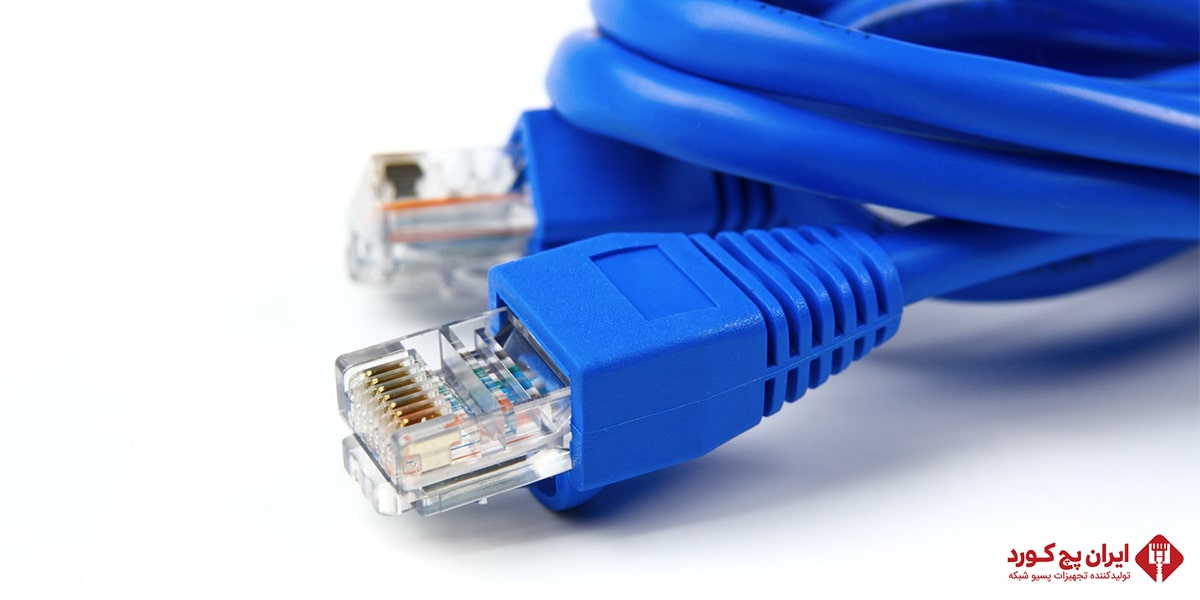

پچ کورد چیست؟ آشنایی با انواع پچ کورد
ممکنه بین تجهیزات شبکه با اسم پچ کورد مواجه شده باشین و براتون سوال پیش اومده باشه که پچ کورد چیست؟ پچ کورد، کابلی از نوع زوج به‌هم تابیده کوتاهه (بین نیم تا 20 متر) که دو سر اون سوکت وصل شده و کاربردهای زیادی مثل انتقال صدا، تصویر و دیتا و اتصال بین اجزای شبکه داره. در این مقاله ضمن آشنایی با پچ کورد و انواع اون، از تفاوت پچ کورد و کابل شبکه هم مطلع می‌شید. با ما همراه باشید.

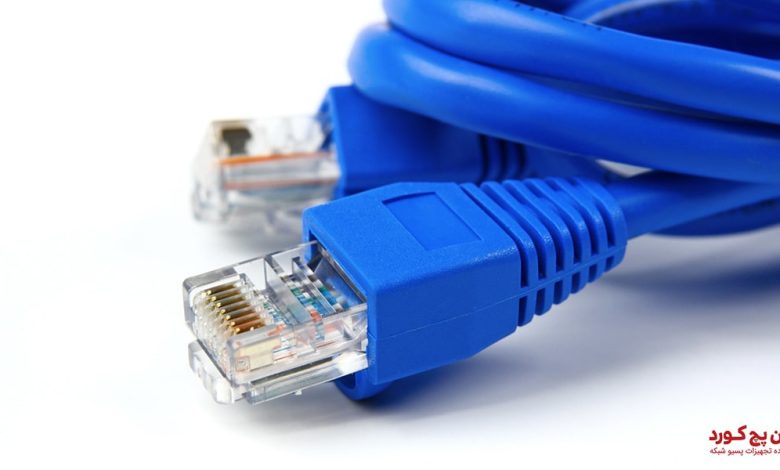

پچ کورد شبکه
پچ کورد شبکه برای برقراری ارتباط بین اجزای مختلف شبکه، مثل اتصال بین سوئیچ شبکه و پچ پنل و هم‌چنین اتصال بین کامپیوتر و پریز شبکه استفاده میشه. دو سر پچ کورد شبکه به کانکتور یا سوکت شبکه RJ45 وصل شده.

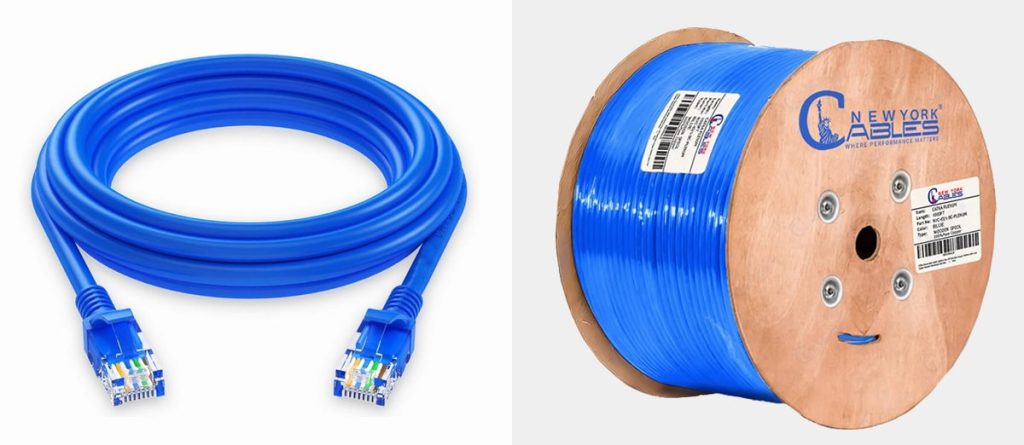

کابل پچ کورد و کابل اترنت چه تفاوتی دارند؟
تفاوت پچ کورد و کابل شبکه عمدتا به دو نکته مربوط میشه. متراژ و سوکت. کابل‌های اترنت انواع مختلفی مثل کابل‌های مسی، فیبر نوری و دسته بندی‌های Category دارن. کابل پچ کورد هم با همون تنوع و همون دسته‌بندی وجود داره. تفاوتشون اینه که هنگام تولید پچ کورد مقدار معینی از کابل رو برش می‌زنند و به دو سر اون سوکت وصل می‌کنند در واقع پچ کورد همون کابل شبکه‌ای هست که از قبل سوکت خورده و استفاده از اون رو راحت‌تره. در واقع پچ کورد زیر مجموعه از کابل اترنته. علاوه بر اون پچ کورد معمولا در متراژهای پائین تر و کابل شبکه در متراژهای بالاتر تولید و عرضه میشه.

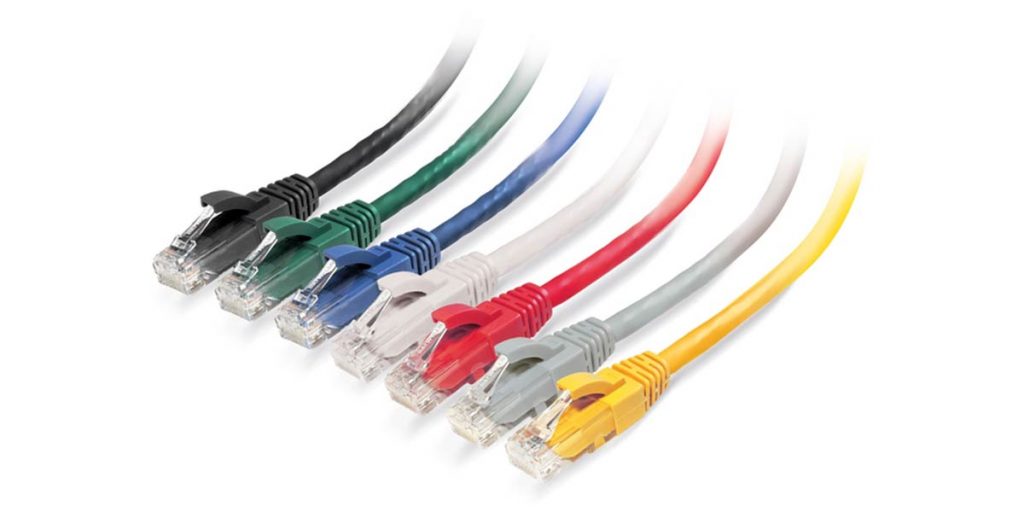

انواع پچ کورد شبکه
بعد از گرفتن جواب پچ کورد چیست ؟ وقتشه که با انواعش هم آشنا بشیم. همون‌طور که قبلا گفتیم، پچ کورد در واقع اندازه‌ای مشخص از کابل شبکه است و تمامی دسته‌بندی‌های کابل شبکه اینجا هم وجود داره.
دسته بندی پچ کورد شبکه بر اساس Category
پچ کوردها بر اساس سرعت انتقال اطلاعات و پهنای باند به صورت Cat1 تا Cat8 دسته‌بندی شدن که Cat1 تا Cat4 دیگه استفاده نمیشه. در جدول زیر اطلاعاتی از هرکدوم رو می‌بینید.
| حداکثر سرعت (بر حسب مگابیت در ثانیه) | حداکثر پهنای باند (بر حسب مگاهرتز) | نوع ساختار | |
| پچ کورد Cat5 | 100 | 100 | UTP |
| پچ کورد Cat5e | 1000 | 100 | UTP |
| پچ کورد Cat6 | 10000 | 250 | UTP یا STP |
| پچ کورد Cat6a | 10000 | 500 | STP |
| پچ کورد Cat7 | 10000 | 600 | STP |
دسته بندی پچ کورد بر اساس شلید و فویل
در بعضی از نمونه‌های پچ کورد برای مقاومت در برابر نویز از شیلد یا فویل استفاده میشه. حالا اینکه شیلد به کار رفته یا نرفته و اینکه فویل داره یا نداره باعث شده دسته‌بندی‌های مختلفی داشته باشن.
• UTP یا U/UTP: پچ کوردهایی که در ساختار بدنه و سوکت اون‌ها، از هیچ نوع فویل یا شیلدی استفاده نشده.
• STP یاS/UTP : در این پچ کورد، دور همه سیم‌ها به‌صورت کلی یک شیلد بافته شده وجود داره ولی دور تک تک زوج‌های به‌هم تنیده شیلد یا فویلی وجود نداره. سوکت هم شیلد داره.
• FTP یا F/UTP: دور تمام سیم‌ها به‌صورت کلی فویل وجود داره ولی دور تک تک زوج‌ها فویلی وجود نداره.
• SFTP یا SF/UTP: دور تمام سیم‌ها یعنی 4 زوج به هم تابیده شده به‌صورت کلی هم شیلد بافته شده هم فویل قرار داره ولی دور هر زوج به‌صورت جدا چیزی وجود نداره.
• U/FTP: دور هر زوج به‌هم تابیده به صورت جدا فویل کشیده شده. ولی دور تمام سیم‌ها به‌صورت کلی چیزی وجود نداره.
• S/FTP: یک شیلد کلی دور تمام سیم‌ها به صورت کلی و فویلی دور هر زوج به‌صورت جدا وجود داره.
• F/FTP: دور تمام سیم‌ها به‌صورت کلی و دور هر زوج به‌صورت جدا فویل کشیده شده.

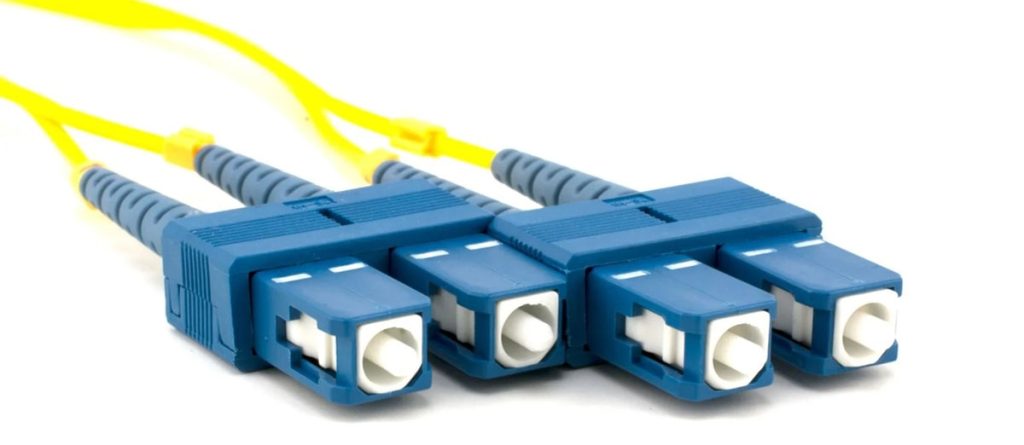

پچ کورد فیبر نوری
دو سر پچ کورد فیبر نوری اندازه‌ای مشخص از کابل فیبر نوریه که به کانکتور نوری وصله. از پچ کورد فیبر نوری برای برقراری ارتباط بین تجهیزات یک شبکه فیبر نوری استفاده میشه. الیاف شیشه‌ای دارن، اطلاعات رو با سرعت بالا جابه‌جا میکنن و کمترین مقدار نویز رو دارن. جنس روکش اون از انواع OFNR ،PVC یا LSZH هست که روکش LSZH در زمان آتش سوزی دود سمی تولید نمی‌کنه.
انواع پچ کورد فیبر نوری
دسته‌بندی‌های مختلفی برای این پچ کورد وجود داره:
- پچ کوردهای فیبر نوری بر اساس نوع فیبر استفاده شده به دو دسته کلی سینگل مود (single mode) و مولتی مود (multimode) تقسیم میشن.
- بر اساس تعداد فیبر به دسته‌های سیمپلکس (Simplex) و داپلکس (Duplex) تقسیم میشن.
- بر اساس سوکت انتهایی به دسته‌های SC ،LC ،FC و غیره تقسیم میشن.

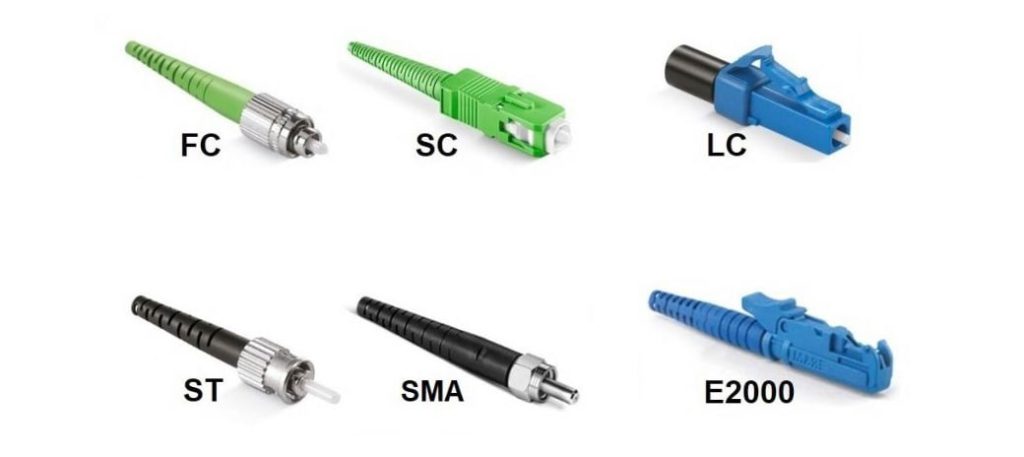

در ادامه دسته‌های پچ کورد فیبر نوری بر اساس سوکت انتهایی رو به‌صورت جدا توضیح میدیم.
- پچ کورد FC: انتهای این پچ کورد از کانکتور FC استفاده شده، بدنه فلزی و نحوه اتصال پیچشی داره. FC مخفف عبارت (Fixed connector) به‌معنی کانکتور ثابته. در دو حالت سینگل و مولتی مود تولید میشه و برای محیط‌هایی با لرزش بالا مناسبه.
- پچ کورد LC :LC مخفف عبارت (Lucent connector) به معنیه کانکتور لوسنت هست. طراحی ضد کشش، بدنه پلاستیکی و جنس سرامیکی داره. به‌دلیل ساختار کوچیک و اشغال فضای کم، در مناطق پرتراکم استفاده زیادی داره.
- پچ کورد SC: به نام کانکتور میدانی یا مشترک شناخته میشه. ساختار این پچ کورد از نوع فشار و کششه و میتونه تا 1000 چرخه اتصال استفاده بشه. هم در نوع سیمپلکس و هم داپلکس تولید میشه. این پچ کورد به‌دلیل هزینه کم، دوام بالا و سادگی استفاده زیادی در شبکه‌ها و مخابرات داره.
- پچ کورد ST :ST مخفف عبارت (Straight Tip) هست و کانکتور این پچ کورد، شکل نیزه‌ای شکله. در هر دو حالت مالتی مود و سینگل مود در دسترسه و پوشش پلاستیکی داره. از قدیمی‌ترین پچ کوردهای فیبر نوریه ولی به‌دلیل دوام بالا در اکثر شبکه‌های محلی مثل دانشگاه‌ها و مدرسه‌ها استفاده میشه.
برندهای معروف پچ کورد شبکه
در معرفی بهترین برندهای پچ کورد شبکه که کیفیت بالایی داشته باشن، میشه به پچ کورد لگراند، پچ کورد نگزنس، پچ کورد امپ و پچ کورد بلدن اشاره کرد.
برند لگراند پچ کوردهایی با رنگ‌های آبی، قرمز، سبز و زد، روکش‌های pvc و lszh و متراژ 0.5، 1، 2، 3، 5، 10، 15 و 20 متری تولید میکنه.
پچ کورد نگزنس در رنگ نارنجی با روکش pvc و lszh و متراژ 0.3، 0.5، 1، 2، 3، 5، 10 متری تولید میشه.
پچ کورد امپ و پچ کورد بلدن با رنگ‌های یکسان شامل آبی، زرد، قرمز، طوسی، مشکی، نارنجی و سبز، با روکش pvc در متراژ 0.3، 0.5، 1، 2، 3، 5، 10، 15، 20، 30 و 40 متری تولید میشن.
حرف آخر
در مقاله پچ کورد چیست؟ تلاش کردیم اطلاعات کامل و مفیدی رو در این زمینه در اختیار شما عزیزان قرار بدیم و امیدواریم براتون مفید بوده باشه. در صورتی که به پچ کورد شبکه نیاز دارین برای تجربه خریدی مطمئن و حرفه‌ای توصیه می‌کنیم مطابق با راهنمای خرید پچ کورد شبکه عمل کنید. اگر سوالی داشتید مطرح کنید تا کمکتون کنیم.
سوالات متداول:
به کابل شبکه‌ای که در اندازه‌های معین، به دو سر اون سوکت شبکه وصل شده باشه پچ کورد گفته میشه.
پچ کورد اجزای شبکه رو برای انتقال دیتا به هم متصل میکنه. مثل اتصال بین کامپیوتر و پریز.
پچ کورد هم مثل کابل شبکه بر اساس سرعت انتقال اطلاعات و پهنای باند به Cat1 تا Cat8 و بر اساس شیلددار بودن یا نبودن به دسته‌های STP،UTP و… تقسیم میشه.
کابل‌های اترنت سیم‌هایی هستن که با پروتکل اترنت مطابقت دارن و به دسته‌های فیبر نوری و کابل مسی تقسیم میشن. پچ کوردها کابل‌های اترنتی هستن که دو سرشون رابط دارن.
